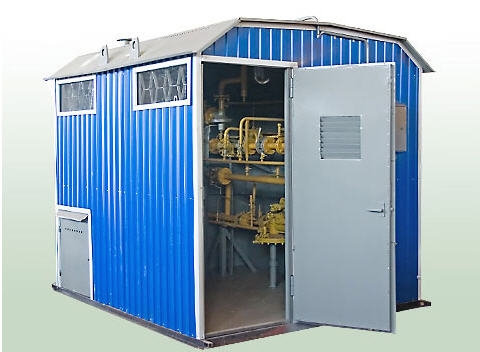

Газорегуляторный пункт ГРП - структура
Рассмотрим конструкцию и для чего служит газорегуляторный пункт дальше ГРП, принципы работы и принадлежность. Работа ШРП. Газорегуляторные пункты применяются для уменьшения давления газового топлива после ГРС, очистки голубого топлива от механических частиц и стабилизации давления газа на необходимом значении с дальнейшей безотказной, бесперебойной доставкой потребителям. В зависимости от избыточного давления газового топлива на входе, ГРПШ могут быть среднего давления (не больше 3 кгс/см2) и высокого давления (0,3-1,2МПа).
ГРП разделяются на объектовыми (для обслуживания 1-го абонента) и центральными (для группы потребителей).
Разделения газорегуляторного пункта. Газорегуляторных пунктов делятся друг от друга:
- По количеству веток редуцирования: однониточные и многониточные газорегуляторные пункты.
- По регулируемому давлению: газорегуляторные пункты среднего, низкого и высокого давления.
- По существованию дополнительной линии преобразования: ШРП с второй ниткой преобразования и без нее.
- По способу схемы газоснабжения потребителя: закольцованные и тупиковые ГРПШ.
- По величине этапов понижения давления газа это многоступенчатые и одноступенчатые ГРПШ.
принцип эксплуатирования ГРПБ. Голубое топливо проходя входящий газопровод идет на газовый фильтр, где очищается от мусора, и проходя ПЗК подается в регулятор (РД), там давление природного газа снижается и держится постоянным, несмотря на изменение расхода от потребления газового топлива. при давлении голубого топлива далее регулятора (РД) больше допустимых показателей, так в результате сбоя функционирования РДГ (регулятора давления газа) - срабатывает гидрозатвор - (ГЗ) или ПСК, в результате чего избытки давления газового топлива уходят в воздух. Если давление голубого топлива продолжает возрастать и расход голубого топлива сквозь предохранительно-сбросной клапан - ПСК нужного эффекта не дал, срабатывает запорный клапан - ПЗК и расход природного газа потребителю через эту линию останавливается. Так, чтобы обеспечить безаварийную подачу газа абоненту, даже в случае выхода из нормальной работы регулятора давления ГРП закольцовывают по регулируемому давлению, или проектируют в газорегуляторных пунктах запасную нитку редуцирования. Обычно в схеме ГРПБ монтируется обводная линия, позволяющая транспортировать голубое топливо и допускать не автоматическое управление регулируемого давления голубого топлива на время организации технического обслуживания или модернизации газовых котлов газорегуляторных пунктов. Получено с ресурса http://proekt-gaz.ru
